INSTALLATIE VAN DE HYDRAUGROEP voor de onderwaterluiken type:001013 pagina 5

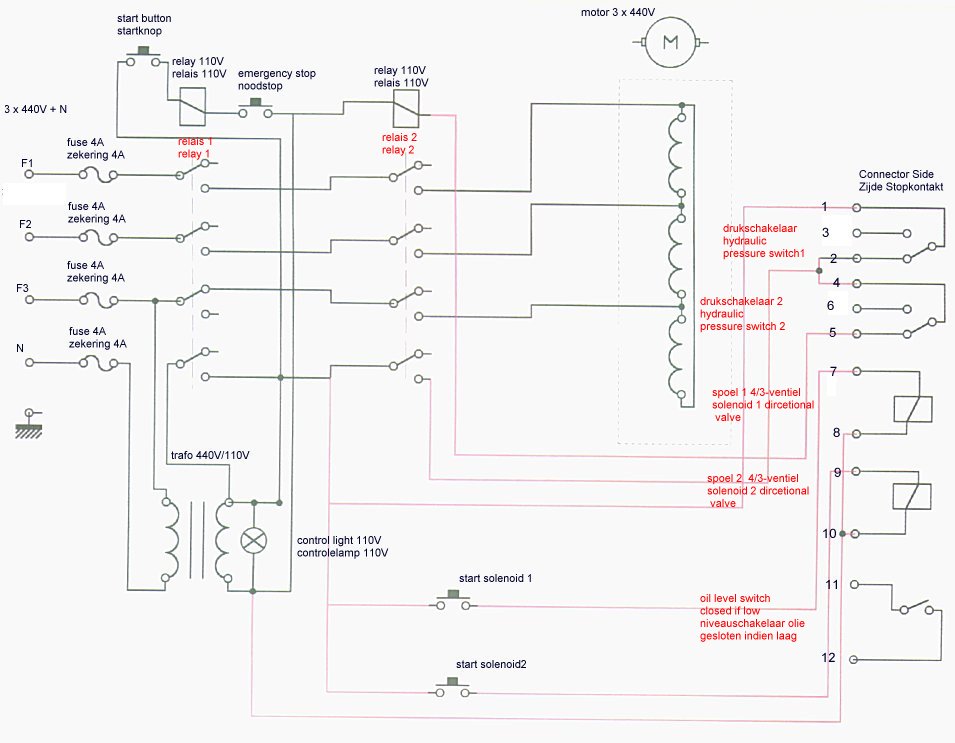

	BESPREKING VAN HET SCHEMA Bovenstaand elektrisch schema geeft de bekabeling weer die door ons is gebruikt om de hydraulische unit te testen. Dit schema komt niet noodzakelijk overeen met de originele elektrische bekabeling aan boord. Voorzichtigerwijze dienen wij dit voorbehoud te maken, daar wij noch de elektrische kast noch enig schema ter beschikking in ons bezit hadden. #1.klemmen 1 t.e.m. 6. Er zijn op de unit twee pressostaten aanwezig die de werking op een drukgebied tussen 50 en 100 bar realiseren. Dit is door ons gerealiseerd door de normaal gesloten kontakten van de pressostaten te gebruiken als "aan" en "uit" in een afval-relaisschakeling. #2.klemmen 7 t.e.m. 10. Deze klemmen zijn doorverbonden naar de respektievelijke spoelen van het 4/3-ventiel. (110V 60c/sec) #3.klemmen 11 t.e.m. 12. Dit zijn de klemmen van de niveauschakelaar in de tank. Het handelt zich om een vlottertype, waarbij de vlotter magnetisch een Reed-kontakt met Rhodium kontakten laat sluiten. Het kontakt is gesloten bij te laag olieniveau. De schakeling van relais 1 is een relais-afvalschakeling voor de bedieningsspanning. Verzeker U er van dat een thermische beveiliging van goede staat voor de motor aanwezig is. Verzeker U er van dat minimaal 4 Ampère zekeringen tussen elke faze zijn aangebracht. Zorg er voor dat een detektielamp voor de spanning op de transfo van de voedingsspanning (110V) aanwezig is. Verzeker U er van dat alle aardingsdraden zorgzaam doorverbonden worden. volgende              vorige
